Pokud používáte program Inkscape, může se vám hodit krátká rada, jak vyznačit rozměry objektu v kresbě pomocí kótování. Vyzkoušíte si tím zároveň práci s obrysem čáry nebo tvaru.
První a jednoduší možností je použít doplňky v Inkscape (Extensions).
1, Nakreslete libovolný objekt a nechte ho označený.
2, Klikněte na nabídku Extensions – Vizualizace křivky – Dimensions…
3, Dialog potvrďte.
Výsledek vypadá takto:
Druhou možností je vytvořit kótu pomocí nastavení obrysu čáry.
1, Označte (nakreslete) libovolný objekt. Nad tvarem nakreslete vodorovnou čáru stejné šířky, jakou má i původní tvar.
2, Označte čáru a kliněte na menu Objekt – Výplň a obrys… V pravé části okna Inkscape se vám objeví možnosti nastavení výplně a obrysu. Přejděte na záložku Styl čáry.

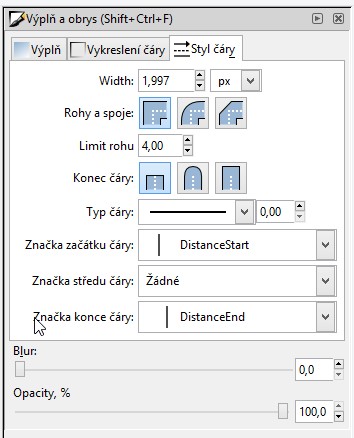

3, Nastavte Značku začátku čáry na DistanceStart a Značku konce čáry na DistanceEnd. Případně můžete pomocí parametru Width (tloušťka) udělat čáru silnější.
4, Pomocí nástroje Text klikněte nad objekty a dopište vlastní číslo.

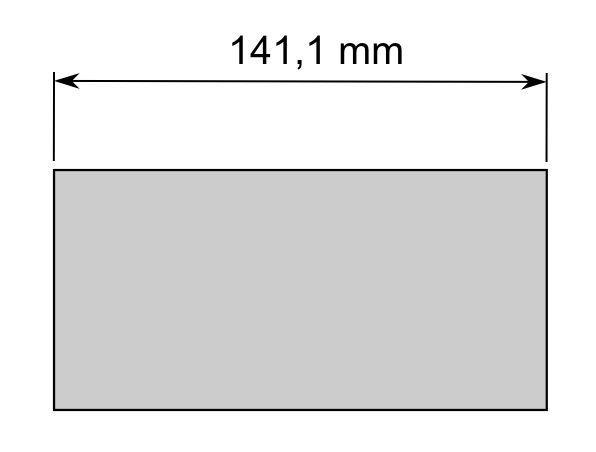

Výsledek bude vypadat takto:
Doufám, že pro Vás může být dnešní tip užitečný. Rád uvítám Vaše názory a komentáře.
